产品介绍

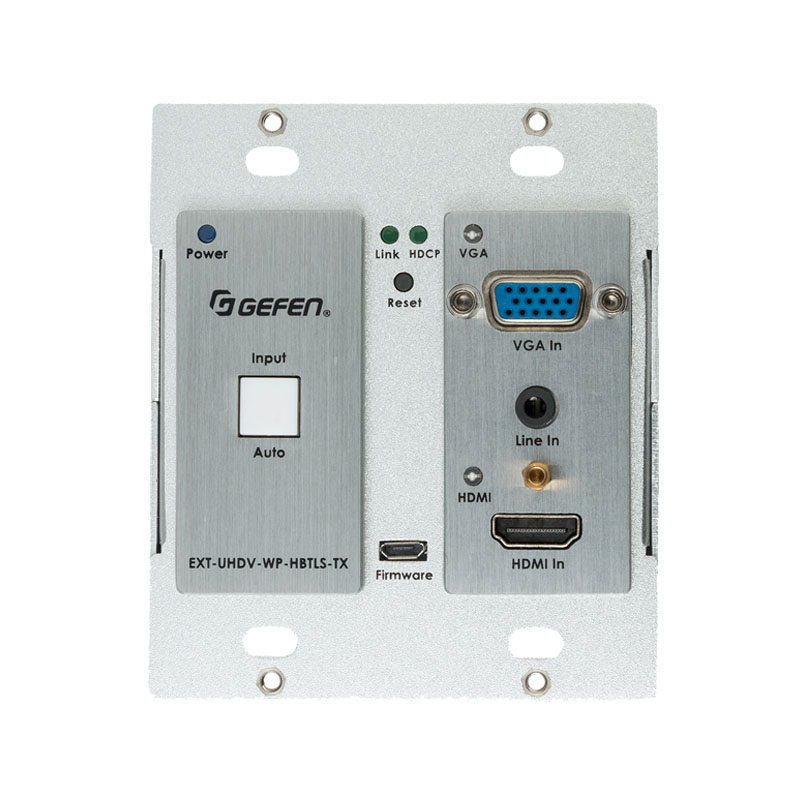

HDMI双胶线延长器，产品型号：EXT-UHDV-WP-HBTLS-TX
特性
• 2x1 切换HDBaseT™ 墙插面板型发射端, 带倍线, 自动切换和POH
• 可自动切换4K HDMI 和VGA
• 通过前面板按钮或RS-232 手动切换
• 通过倍线VGA 信号可缩放至1920x1200
• 使用单根Cat-5e 延长HDMI, 带模拟音频的VGA 和RS-232:
4K UHD (3840 x 2160 @ 60 Hz, 4:2:0), 可达40 米(8 位)
4K UHD (3840 x 2160 @ 30 Hz, 4:4:4), 可达40 米(8 位)
4K Cinema-DCI (4096 x 2160 @ 24 or 30 Hz 4:4:4), 可达40 米(8 位)
1080p 全高清(60 Hz)或WUXGA (1920x1200 @ 60 Hz), 可达70 米(12 位)
• 支持HDCP 1.4 和HDCP 2.2
• 12 位色深
• LPCM 7.1, Dolby Atmos®, Dolby® TrueHD, DTS:X™, 和DTS-HD Master Audio™
• 3DTV 直通
• CEC 直通
• 唇型/声画同
• VGA 时选择L/R 模拟音频输入
• RS-232 控制倍线和EDID 管理
• 配合兼容接收端可支持双向RS-232 扩展
• 使用增强功能的HDBaseT™技术
• 高级EDID 管理
• 通过使用格芬Syner-G™软件和USB 接口实现现场固件升级
• POH (Power Over HDBaseT™)允许从兼容的接收端为其供电
• 发送端也可以使用后面板的2 针凤凰头接口供电
• 美标2 联面板标准
• 适用于大多是标准美标2 联Decora®墙面板(包括白色面板)
规格
• 推荐的接收端EXT-UHDA-HBTL-RX
• 最大TMDS 时钟: 300 MHz
• 总带宽/数据速率: 10.2 Gbps
• 视频输入接口: (1)HDMI 类型19 针, 母口, 锁定式
• (1)VGA HD-15, 母口
• L / R 模拟音频输入接口: (1)3.5mm 迷你立体声插孔
• 链接接口: (1)RJ-45, 屏蔽
• RS-232 接口: (1)4 针凤凰头
• 直流输入接口: (1)2 针凤凰头
• 固件更新接口: (1)USB-Mini-B, 母口
• 电源LED 指示灯: (1)蓝色
• 链路LED 指示灯: (1)绿色
• HDCP LED 指示灯: (1)绿色
• HDMI 输入LED 指示灯: (1)绿色
• VGA 输入LED 指示灯: (1)绿色
• 自动手动开关: (1)圆机型
• 电源要求通过兼容接收端(推荐)POH 或通过后面板上的凤凰头连接12V 1〜2A 直流电源使用, 推荐使用的电源(另售)EXT-PS121.5AIP-3P-6(DC 插头需要拆除)
• 最大功耗: 6W
• 工作温度: +32 至+122°F(0 至+50℃)
• 操作湿度: 5％至90％RH, 非冷凝
• 存储温度: -4 至+185°F(-20 至+85℃)
• 存储湿度: 0％至95％RH, 非冷凝
• MTBF: 50000 小时
• 外形尺寸( 宽x 高x 深, 不包括连接器): 3.5"x 4.2"x 1.74"(89mm x 104.5mm x 44mm)
• 安装空腔尺寸( 宽x 高x 深, 安装板后面): 3.6"x 2.8"x 2"(92mm x 72mm x 50mm)
• 净重: 0.6 磅(0.27 公斤)
