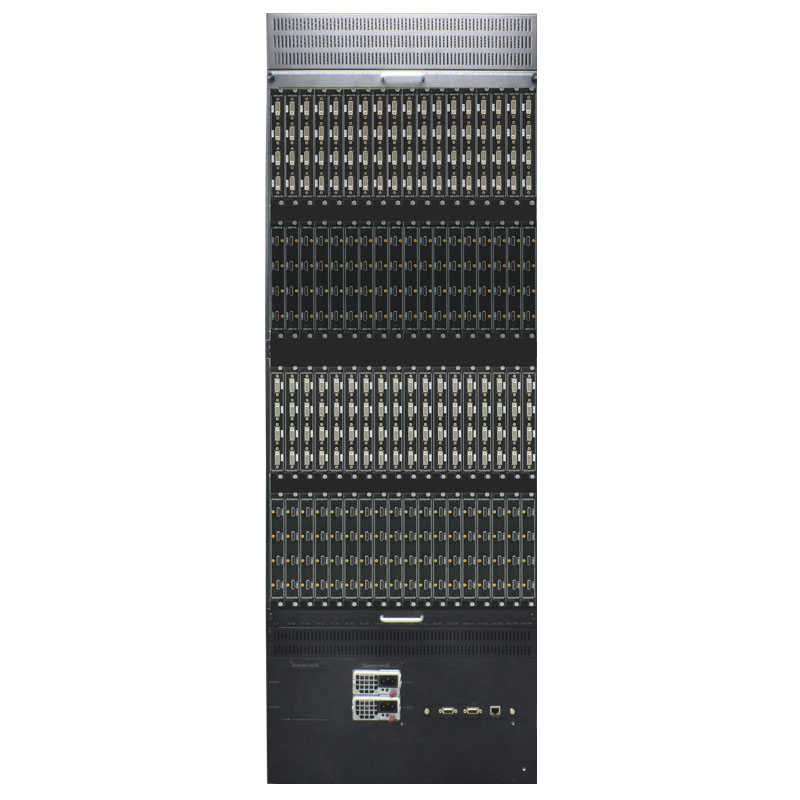

模块化混合接口矩阵，产品型号：MOD系列

产品介绍

模块化混合接口矩阵，
MOD系列是专业的模块化混合矩阵，支持数模多种信号格式

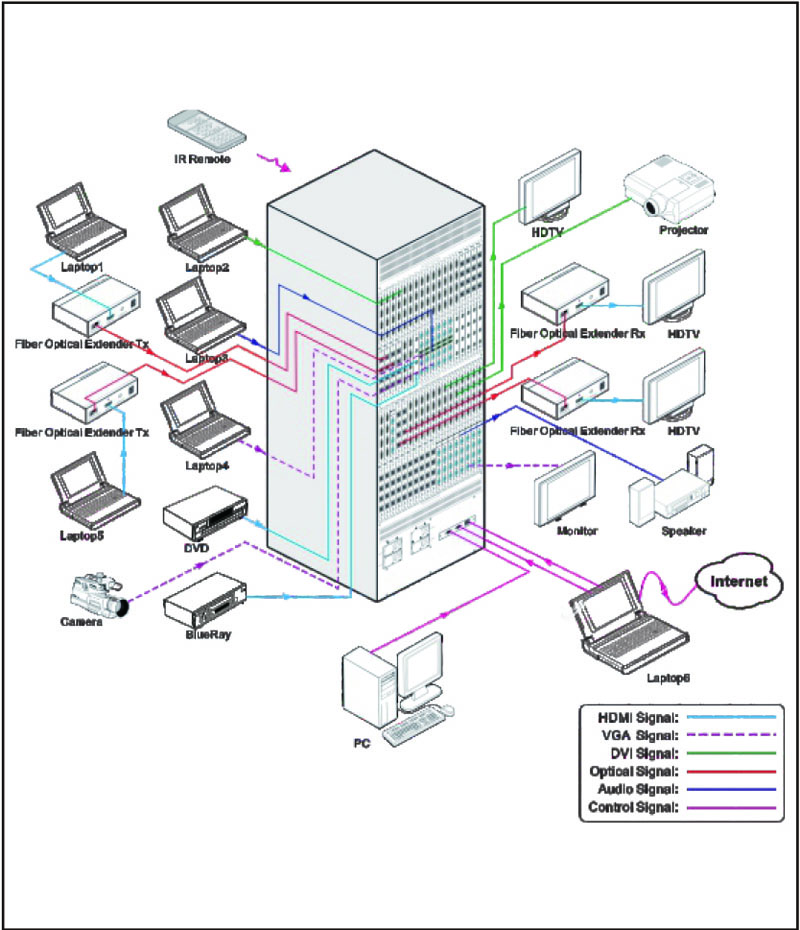

MOD系列是一款高性能的音视频信号专业混合模块化矩阵，兼容不同信号类型输入/输出信号卡，用于多个信号输入输出交叉切换，提供独立的视频信号和音频平衡/非平衡输入、输出，使信号传输衰减降至最低，保障图像的完美呈现。可以与输入、输出信号卡任意搭配，可插入搭配的信号卡包括：HDMI、DVI、VGA、SDI、HDBT、4Kx2K信号卡（HDMI/HDBT/光纤）等，不同信号板卡搭配可以满足大部分视听切换及转换需求。

产品特点
•模块化设计，支持HDMI、DVI、VGA、SDI、HDBT、4Kx2K信号卡（HDMI/HDBT/光纤）中的任意输入/输出信号卡，并可随意搭配，提高系统灵活性。
•控制方式灵活，具有按键操作、RS232控制、红外控制和IP控制功能，方便客户与各种控制设备配合使用。
•采用LCD显示屏和指示灯实时显示工作状态。
•支持预设的保存与调用。
•支持EDID高级管理功能。
•支持无缝
•HDCP直通(开/关功能)
•分辨率选择需要无缝板卡支持

性能参数
•支持板卡：4口型
•面板控制：按键型
•串行接口：9帧RS-232
•IP接口：RJ-45 TCP/IP
•电源：220V AC-50/60Hz
•最大功耗：60W
•相对湿度：10%-90%
•工作温度：-10-+40℃
•机箱尺寸：490mm x 320mm x 88mm

HDMI板卡
1.MOD-4HDMI-I输入/GEF-MOD-4HDMI-O输出信号卡；
•拥有嵌入式的 EDID 管理技术,支持 DDC 控制；
•兼容 DVI 信号，并支持 HDCP 管理；
•最高分辨率支持 1080P；

2.MOD-4HDMI-IS无缝输入/GEF-MOD-4HDMI-OS输出信号卡；
•支持 HDMI1.3 标准，兼容 HDCP1.2 标准；兼容 DVI 信号；
•最高分辨率支持 1080P@60Hz；
•输入信号卡与其他输出分辨率不可调信号卡配合使用时，也可通过指令调节每路输入对应输出分辨率：1024x768@60Hz、1280x720@60Hz、1280x800@60Hz、 1920x1080@60Hz（默认）、

1360x768@60Hz、1920x1200@60Hz、 1600x1200@60Hz；
•输出信号卡的每路输出分辨率可调：1360x768@60Hz、1024x768@60Hz、 1280x720@60Hz、1280x800@60Hz、1920x1080@60Hz（默认）、 1920x1200@60Hz、1600x1200@60Hz；
•指令选择输入音频为 HDMI 内嵌音频/外接模拟音频，默认为 HDMI 内嵌音频；
•可通过指令设置输出模拟音频开/关，默认为关；
•4O-HS 与 4I-HS 之外的其他信号输入卡进行无缝切换时，切换通道连接的输入信号源分辨率需保持一致。无缝切换分辨率支持:1024x768、1280x720、1600x1200、 1920x1080、1920x1200。
性能参数
•工作温度：0-+50℃
•相对湿度：10%-90%
•输入板卡
•输入接口：4路HDMI A型 19针(兼容DVI)，4路3P接线端子
•功耗：7.1W
•输出板卡
•输出接口：4路HDMI A型 19针(兼容DVI)，4路3P接线端子
•功耗：7.9W
